Componente sezione tipo da polilinea

Se vi dicessi che AutoCAD Civil 3D non dispone di qualsivoglia sottoassieme di sezione tipo probabilmente vi direi una cosa ovvia e scontata, ma come fare se necessito di una forma particolare non disponibile in libreria? Beh, in quel caso ho due strade: quella complicata ma parametrica del Subassembly Composer e quella più semplice ma "statica" del comando CreateSubFromPline. Oggi vi racconto la soluzione semplice ovvero come costruire un New Jersey asimmetrico partendo da una semplice polilinea.
Parto ovviamente dalla sezione del mio NJ disegnato in AutoCAD; grazie al comando sopra citato trasformo la polilinea in un componente di sezione tipo, attribuendo ad essa le informazioni richieste.




Se serve, tramite comandi disponibili nella scheda contestuale, posso spostare l'origine del componente.

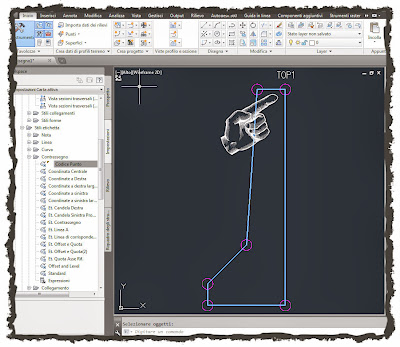

Attribuisco quindi i codici ai punti e ai collegamenti, usando l'apposito comando indicato in figura.





Alla stessa stregua assegno la forma contenuta nel collegamento.


Importo i codici nella serie di codici et voilà! Ecco pronto il mio New Jersey asimmetrico, disponibile come componente di sezione tipo personalizzato.



Enjoy!
