Creare un file SHP senza ArcGIS

Come tutti ben sanno (ovviamente mi riferisco agli addetti ai lavori) il file shape è una "creatura" di ESRI, come lo è ArcGIS, blasonato software di gestione e analisi di dati geospaziali.
AutoCAD Map 3D, concorrente diretto di ArcGIS sviluppato da Autodesk, è in grado di aprire e modificare i suddetti file (e in futuro vedremo come) ma non tutti sanno che con Map è anche possibile crearli da zero. Vuoi sapere come? Continua a leggere!

Partiamo da un'ortofoto; ci servirà come traccia per la digitalizzazione. Dall'area di lavoro nel Riquadro attività, clicchiamo il bottone Schema e quindi scegliamo l'opzione Crea SHP...

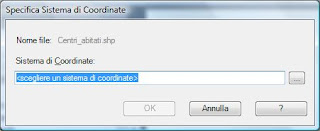

Scegliamo il percorso di salvataggio del file e selezioniamo il sistema di coordinate.


Cerchiamo quello che ci serve dalla corposa lista di sistemi che AutoCAD Map ci mette a disposizione.


Selezioniamo il tipo di geometria (tra le tre possibilità: punti, archi, superfici) e il file è pronto per essere utilizzato.

Eventualmente, all'occorrenza, possiamo aggiungere campi al nostro database in base alle esigenze.
Ora non resta che creare la geometria e popolare il database.
