Navisworks e il problema delle quantità nulle

Autodesk Navisworks, per chi non lo sapesse, oltre alle analisi "clash" e al cronoprogramma, contempla anche la parte di quantification. Purtroppo però presenta un problema non trascurabile: le quantità non vengono sempre correttamente rilevate e riportate. Ma esistono un paio di workaround...

Vi faccio un esempio esportando da Revit un progetto qualsiasi.

Avviata la parte di QTO, inserite le WBS, ed effettuate le opportune valutazioni tutti gli elementi riportano le rispettive dimensioni uguali a zero!

A questo punto ho due strade:

1. rimappare tutte le proprietà (potrebbe volerci molto tempo),

2. o, dato che (presumibilmente) il problema è legato alla localizzazione, riesportare il file .nwc da Revit in lingua originale.

Fortunatamente non si tratta di disinstallare la versione italiana per reinstallare quella in inglese, visto che Revit già da qualche versione è "multilanguage"; seguite semplicemente questi pochi passi:

2.1 Tasto destro sull'icona di avvio di Revit sul desktop > Proprietà

2.2 Cambio il parametro language da ITA a ENU

2.3 Riavvio Revit (in inglese!) e rieseguo l'export

Et voilà...ecco che magicamente compariranno le quantità opportunamente compilate!

Enjoy!

Importare modelli CAD in Recap 360 Pro

Con il recente rilascio di Recap 360 Pro 3.1 è stata introdotta una feature veramente interessante, ossia la possibilità di visualizzare i modelli 3D direttamente in RealView.
Buona visione!

Da modello Revit a disegno 2D

Dovesse servire una procedura per convertire una vista 3D del progetto fatto su Revit in file CAD .dwg 2D, seguite i semplici passaggi indicati sotto.

Enjoy!

Problema nell'assegnazione dei materiali dei DWG importati

Grazie all' interoperabilità tra AutoCAD e Revit, sono in grado di visualizzare e gestire i layer di un disegno DWG anche quando il file viene importato in quest'ultimo. Questo mi permette di assegnare in Revit materiali diversi in base al layer di appartenenza della geometria 3D. Ma se, opportunamente istruito, non dovesse funzionare?

Uno dei possibili e probabili motivi è ovviamente da ricercare nel file DWG, quindi verifico che il colore assegnato alle geometrie sia DALAYER.

Nel caso in cui il colore assegnato sia un colore custom, sarà sufficiente riportare tale proprietà a DALAYER, salvare il file e reimportarlo in Revit.

Et voilà...Enjoy!

Classificazioni custom delle proprietà dei punti

Di solito AutoCAD Civil 3D viene utilizzato per la restituzione dei rilievi topografici, ma nessuno vieta di sfruttare le sue molteplici sfaccettature per rappresentare anche ben altre informazioni come ad esempio l'induzione magnetica o i campi elettrici.

Supponiamo di avere un listato di punti come il seguente:

#MisStrum;E;N;Tempo  [Giorni];Data [ giorno ];B-campo 3D [microT];E-campo 3D [V/m]

3;529776;4543880;14:49:17;6-set-16;0.128;4.29

5;529621;4543802;14:53:18;6-set-16;0.103;2.34

7;529432;4543788;15:00:06;6-set-16;0.036;0.75

[omissis]

61;529809;4541532;17:35:14;6-set-16;0.273;46.84

63;529822;4541459;17:37:07;6-set-16;0.355;32.87

65;529831;4541379;17:39:55;6-set-16;0.102;65.03

da plottare su un DWG. Come fare?

Step 1. comincio con il personalizzarmi, o classificarmi, le informazioni presenti nel disegno. Da Area strumenti > Impostazioni > Punto > Classificazione proprietà definite dall'utente genero una nuova banca dati di classificazione...

...che andrò a popolare di tanti campi quanti me ne servono, avendo cura di scegliere il formato giusto per ognuno di essi (stringa, intero, doppio ecc..)

Step 2. creo un formato di file di punti capace di contenere i dati custom. Da Area strumenti > Impostazioni > Punto > Formati file di punti creo un nuovo formato...

...nel quale andrò a dichiarare una serie di impostazioni come il nome, il delimitatore, l'estensione di default ecc. ma soprattutto le colonne di dati. Cliccando sull'intestazione della colonna sarò in grado di assegnare il giusto parametro che dovrà essere letto dal file di testo.

Step 3. Import dei punti! Da Inizio > Crea dati di profilo terreno > Punti > Strumenti di creazione punto apro la toolbar per lanciare il comando di import dei dati.

Seleziono il file e il formato testè creato, confermo con OK et voilà!

Non resta che personalizzare eventualmente etichette e materializzazione dei punti, ma il grosso è fatto.

Enjoy!

OSNAP centro geometrico su AutoCAD Civil 3D

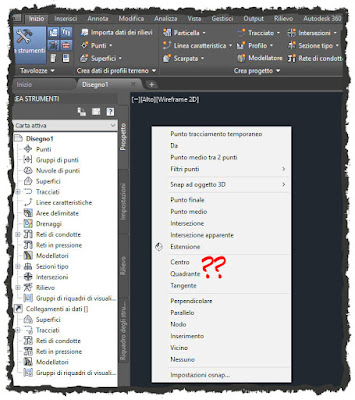

Molti utenti di AutoCAD Civil 3D si saranno ormai da tempo accorti che il menù contestuale degli SNAP ad oggetto (CTRL+RBM) è differente da quello di AutoCAD, ma fino ad ora, iconcine a parte, non gli mancava proprio nulla. Nella release 2017, invece, pare si siano dimenticati di aggiornare l'elenco non inserendo l'OSNAP "centro geometrico", feature comparsa nella scorsa versione.

 Come possiamo correggere la questione?

La soluzione è abbastanza semplice, in realtà. Avvio il comando _CUI (IUPERS in italiano) e identifico ACAD nell'elenco dei CUI parziali caricati. All'interno di questo troverò l'insieme dei menù di scelta rapida, tra cui quello del "cursore Snap ad oggetto", che andrò a copiare nella clipboard.

Risalgo le voci di personalizzazione fino alla root "Civil" la quale contiene le stesse categorie e nella quale troverò quindi l'elenco dei menù di scelta rapida. Elimino per prima cosa il vecchio "menù a cursore Snap ad oggetto" ed incollo quello testè copiato.

Confermo con OK et voilà! Il menù verrà corretto con tutte le voci.

Enjoy!

AutoCAD non risponde durante l'apertura o il salvataggio

Dopo un recente update di Dropbox (build 8.4.19) AutoCAD ha cominciato a bloccarsi nelle fasi di apertura e salvataggio dei file; questo problema colpisce sia AutoCAD che Revit. Dropbox è a conoscenza di questo problema e sta lavorando su un aggiornamento. L'unica soluzione per ora disponibile è quella di disinstallare Dropbox fino a quando non verrà reso disponibile un aggiornamento.

Inoltre, con il recente update di Windows 10 "Anniversary", i tasti Function (F2, F3, F8 ecc.) hanno smesso di funzionare. Il team Autodesk ha segnalato il malfunzionamento a Microsoft per una risoluzione ma una possibile soluzione momentanea è quella di impostare la variabile di sistema TEMPOVERRIDES a 0.
