martedì 23 settembre 2014

Revit Entourage Tip

Sottotitolo: come rendere commestibile in Revit un componente 3D proveniente da SketchUp e/o 3DS Max.

Normalmente importando in Revit un file di SketchUp avviene una cosa visivamente sgradevole; mi riferisco ovviamente alla materializzazione dei numerosi bordi della mesh che rendono il modello difficilmente "decifrabile".


Esiste però un semplice trucchetto che permette di nascondere tutte quelle linee (o nasconderle in parte a seconda delle necessità).
Gli ingredienti sono:
  • il modello 3D in formato .skp o .3ds (o altro, ma questi sono indubbiamente i formati più utilizzati),
  • Building Design Suite Premium o Infrastructure Design Suite Premium/Ultimate

Per prima cosa importo il modello all'interno di una scena di 3DS Max e verifico che trattasi di una Editable Mesh; se così non fosse lo converto in questa.


Avvio il filtro di selezione per i soli bordi e seleziono quasi tutti gli elementi; dico "quasi" perchè occorrerebbe lasciare fuori dalla selezione alcuni bordi, capiremo più avanti il perchè*. Nel mio caso ho deselezionato una manciata di elementi localizzati nella parte inferiore delle ruote, quella a contatto con il suolo per capirci. Effettuata la selezione premo il bottone Invisible, sotto Surface Properties.



Il modello è adesso pronto per l'esportazione in dxf. Utilizzo il formato DXF 2007, dato che le versioni 2010 e 2013 non hanno dato i risultati sperati.



Eseguo un passaggio velocissimo (facoltativo) di importazione DXF in AutoCAD, che mi permette di attribuire al modello un layer dedicato diverso dallo 0 (zero). *Naturalmente se non avessi escluso dalla selezione alcuni bordi avrei avuto, in questo preciso frangente, difficoltà nell'individuare e quindi selezionare il modello 3D.


Salvo il file modificato e lo importo in una famiglia di Revit...




...e il gioco è fatto! Salvo eventualmente la famiglia e la carico nel progetto. Il modello viene ora visualizzato in modalità nascosta con la sola silhouette. I fastidiosissimi bordi della mesh sono scomparsi!


Enjoy!

giovedì 18 settembre 2014

Realizzare una semplice piazzola con la nuova Site Designer Extension

In questi giorni Autodesk ha rilasciato per gli utenti in subscription Revit 2015 R2 e la nuova estensione denominata Site Designer, derivata dall'acquisizione di SiteWork sviluppata da Eagle Point. Con quest'ultima diventerà molto più semplice modellare le superfici topografiche per la creazione di scarpate, strade, fognature ecc.
In questo post vi mostro con quale semplicità realizzo una piazzola
partendo, un po' per comodità e un po' per mostrare una feature interessante (import dei LandXML da AutoCAD Civil 3D n.d.a.), da un terreno esistente.
Il workflow è più o meno il seguente. Importo i dati da XML (ma nulla vieta di utilizzare un qualsiasi altro), specificando cosa importare e in quale fase di lavoro;






battezzo la superficie come "Base", lasciando al software il compito di generare la controparte di progetto;




prima di completare l'opera dò un occhiata alle impostazioni delle famiglie, modificando se serve i parametri di larghezza e pendenza delle scarpate;

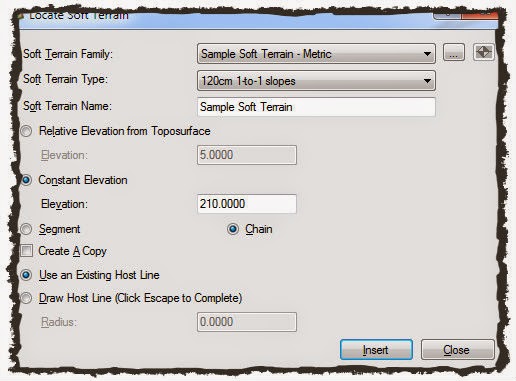

disegno la traccia, con un semplice set di linee modello, della mia piazzola e avvio il tool per la generazione della stessa;



seleziono le linee appena disegnate e il gioco è fatto!


Enjoy!

Solaio laterocementizio

Se desidero rappresentare un po' più fedelmente in Revit un solaio formato da travetti e pignatte posso usare un escamotage proprio dei solai strutturali misti: la soletta strutturale!
Ingredienti:
  • profilo metrico,
  • solaio strutturale.
Per prima cosa creo e configuro il profilo della soletta, partendo da un semplice profilo metrico.



Genero le linee che formano il profilo (se voglio lo posso pure parametrizzare), salvo e carico il tutto nel progetto.


Duplico ed edito un tipo di pavimento strutturale con una soletta strutturale, aggiungendola o modificando uno strato esistente.


Et voilà! Farcisco eventualmente con elementi di dettaglio e servo in tavola.


Enjoy!
