giovedì 24 febbraio 2011

Intervalli tra curve di livello

Nel caso in cui si desideri creare, con Revit Architecture, un terreno di modeste dimensioni, l'equidistanza (solitamente impostata ad 1 metro) è più che sufficiente. Ma se la porzione di suolo è molto ripida o molto estesa si potrebbe avere la necessità di modificare tale impostazione.


Vediamo come:
nella scheda Volumetrie e planimetria > Modellazione planimetria premo la freccetta indicata nell'immagine sotto.



Dalla finestra che compare a video modifico il valore "A intervalli di:";




se invece voglio fare il sofisticato (o lo sburone, come dice il buon Giacobazzi) posso inserire l'equidistanza per curve primarie, secondarie e ausiliarie, col vantaggio di poter cambiare poi le impostazioni di visualizzazione (come il colore ad esempio).




That's all, folks. Enjoy!

"Incorniciare" una finestra

Oggi mi improvviso pittore edile per mostrarvi come è semplice disegnare, con Revit Architecture, una cornice attorno ad una finestra.


Lo strumento che mi permette di dare corpo a questo mio estro artistico è il "Dividi superficie".



Avviato il comando, devo identificare la superficie da editare (il muro host in questo caso), selezionarla, e con i consueti strumenti di disegno di Revit Architecture disegnare la forma della cornice.





Terminato il comando occorre dipingere la superficie con il materiale adeguato.





Et voilà! E' così pronta la mia cornice.
Enjoy!

martedì 15 febbraio 2011

Fasi nel browser di progetto

Domanda:
"come faccio a personalizzare il mio browser di progetto in modo che le varie fasi vengano tutte raggruppate?" (sink69)

Risposta:
Così:
partendo da una configurazione standard del browser di progetto [BP] (come ad es. quella sotto)



avvio il comando di organizzazione del BP.



Creo un nuovo schema (chiamato ad es. Fasi) che raggruppo per l'appunto in base alle fasi di progetto.

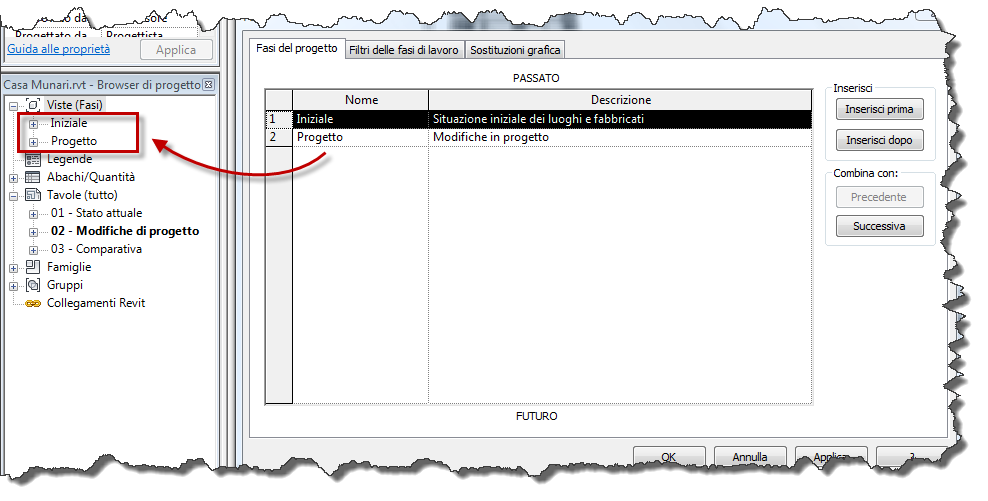

Assegno questo nuovo schema al mio BP e il gioco è fatto!




Enjoy!
