Superfici volumetriche con sterri e riporti

Colgo l'occasione, con questo post, per rispondere ad una domanda posta sul forum di Civil3d.it dell'ottimo Guido Bonin.
fabio.cpl scrive:
"Avrei una domanda da porre...una volta creata una superficie volumetrica nella quale figura come superficie esistente la superficie di un rilievo e superficie di confronto quella relativa ad una lottizzazione di progetto, è possibile definire uno stile che permetta di visualizzare le aree di sterro e riporto con colori differenti? (con AutoCAD Civil 3D n.d.a.)"

Io rispondo:
"Ovviamente si!"

Come?
In questo modo:
Partendo dal presupposto di avere due superfici da coinvolgere (nell'esempio sotto una superficie esistente ed una strada di progetto)

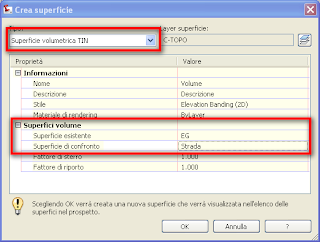

creo una superficie volumetrica TIN (che chiamo Volume)




Alla superficie "Volume" assegno uno stile che evidenzi le quote altimetriche e dalla scheda Analisi imposto come tipo di analisi "Quote altimetriche" con 2 intervalli.


Gli intervalli poi saranno personalizzati dal sottoscritto in modo che il primo arrivi fino a quota 0 (zero) e colore rosso, mentre il secondo parta da quota 0 (zero) con colore giallo.



That's all folks!
